壁だけでは低音と床振動を止められない
ROOM
10畳戸建て1階ドラム練習室
SOUND SOURCE
アコースティックドラム、キック、スネア、タム、シンバル、ペダル操作
USER
戸建て1階でアコースティックドラムを練習したいが、低音・打撃音・床振動が近隣や家族へ伝わらないか不安を持つドラマー
PURPOSE
コンクリート床を前提に、ドラムの空気音と床・躯体へ伝わる打撃振動を分けて確認し、低周波と中低域を構造から扱うドラム練習室をつくる
SOUNDPROOFING REQUIREMENT
D-60相当以上を目安に検討する。ただし、キックやペダル振動、低周波、固体伝搬はD値だけでは判断しない。コンクリート床、浮き床の要否、防振支持、独立下地、縁切り、遮音壁、防音ドア、換気・空調経路、開口部、基礎・躯体への伝搬を確認する
INITIAL REQUEST
自宅でアコースティックドラムを練習できる防音室をつくりたい。床がコンクリートなら、壁を強くするだけで低音や振動も止められるのか知りたい
LATENT ISSUE
コンクリート床は質量・剛性の面で有利な場合があるが、キックやペダルから入る打撃振動、30〜300Hzの低域〜中低域、躯体へ回る固体伝搬は残る可能性がある。壁だけを強くしても、床・基礎・構造への経路を残すと防音性能が伸びにくい
DESIGN FOCUS
コンクリート床、浮き床の要否、防振支持、ドラムステージ、床剛性、キックの低域、ペダル振動、30〜300Hz、遮音壁、浮き壁、浮き天井、独立下地、縁切り、防音ドア、換気・空調、室内の中低域処理
ACOUSTIC THEME
音響演出ではなく、ドラムの打撃エネルギーが空気・床・壁・基礎・躯体へどう伝わるかを読む防音構造
ドラム防音は、壁を厚くするだけでは足りない
自宅でアコースティックドラムを練習したい。
そのとき、最初に考えやすいのは壁の防音です。
壁を厚くする。
遮音材を入れる。
重い構造にする。
防音ドアを入れる。
外へ音が漏れにくい部屋をつくる。
もちろん、壁の遮音性能は重要です。
しかし、ドラム防音は壁だけでは成立しません。
ドラムには、空気中を伝わる音と、床や構造体へ伝わる振動があります。
この2つを分けて考える必要があります。
スネアやシンバルの中高域。
タムの胴鳴り。
キックの低域。
ペダル操作による打撃振動。
ドラムスタンドやラックから床へ入る振動。
床・基礎・躯体を通じて回り込む固体伝搬。
これらは、同じ「音漏れ」として感じられても、伝わり方が違います。
今回のケースでは、10畳の戸建て1階にアコースティックドラム練習室をつくる事例として考えます。
床はコンクリートを前提にします。
コンクリート床は、木造床に比べて質量や剛性の面で有利に働く場合があります。
ただし、コンクリートだから低音や打撃振動を気にしなくてよい、とは言えません。
壁を強くするだけではなく、床、基礎、躯体、開口部、換気、室内側の30〜300Hzまで含めて、防音構造を考える必要があります。
コンクリート床でも、振動の確認は必要になる
今回のドラム練習室では、床をコンクリート前提で考えます。
土間コンクリート、またはコンクリートスラブのように、床に一定の質量と剛性がある条件です。
これはドラム防音にとって有利に働く場合があります。
木造床のように床そのものが軽く、大きくたわみやすい条件と比べると、コンクリート床は打撃入力に対して安定しやすいことがあります。
キックやペダルの入力を受ける床として、構造的な基礎が強い場合もあります。
ただし、それで問題がなくなるわけではありません。
キックの低域は、床や壁を押します。
ペダルの踏み込みは、床へ直接的な打撃入力を与えます。
ドラムセットの脚やスタンドは、接地点から振動を渡します。
その振動が、床から基礎や躯体へ伝わる可能性があります。
つまり、コンクリート床は有利な条件になり得ますが、万能ではありません。
必要なのは、コンクリート床を前提に、どの振動をどこで受け、どこで切るかを考えることです。
浮き床が必要か。
防振支持が必要か。
ドラムステージで十分か。
床との接地条件をどうするか。
基礎や躯体への伝搬をどう確認するか。
これらは、建物構造、近隣条件、演奏音量、使用時間帯、目標遮音性能によって判断します。
防音性能はD-60相当以上を目安に検討する
アコースティックドラムの防音では、D-60相当以上をひとつの目安として検討します。
ドラムは音量が大きく、帯域も広い楽器です。
キックやフロアタムは低域〜中低域を含みます。
スネアは強いアタックを持ちます。
シンバルは中高域から高域にかけて広がります。
それぞれの音が短い時間に大きなピークを持ちます。
そのため、一般的な楽器練習室より高い防音性能が必要になる場合があります。
ただし、D値だけでドラム防音を判断することはできません。
D値は遮音性能の目安として重要です。
しかし、キックの低周波、ペダル振動、床から躯体へ伝わる固体伝搬は、D値だけでは読み切れない部分があります。
壁の遮音性能は高い。
でも床振動が残る。
防音ドアは強い。
でも換気経路から音が漏れる。
室内の音は抑えられている。
でもキックの低い成分が構造体へ伝わる。
こうしたことが起こり得ます。
だから、ドラム防音では、D値を目安にしながらも、空気音、打撃音、固体伝搬を分けて確認します。

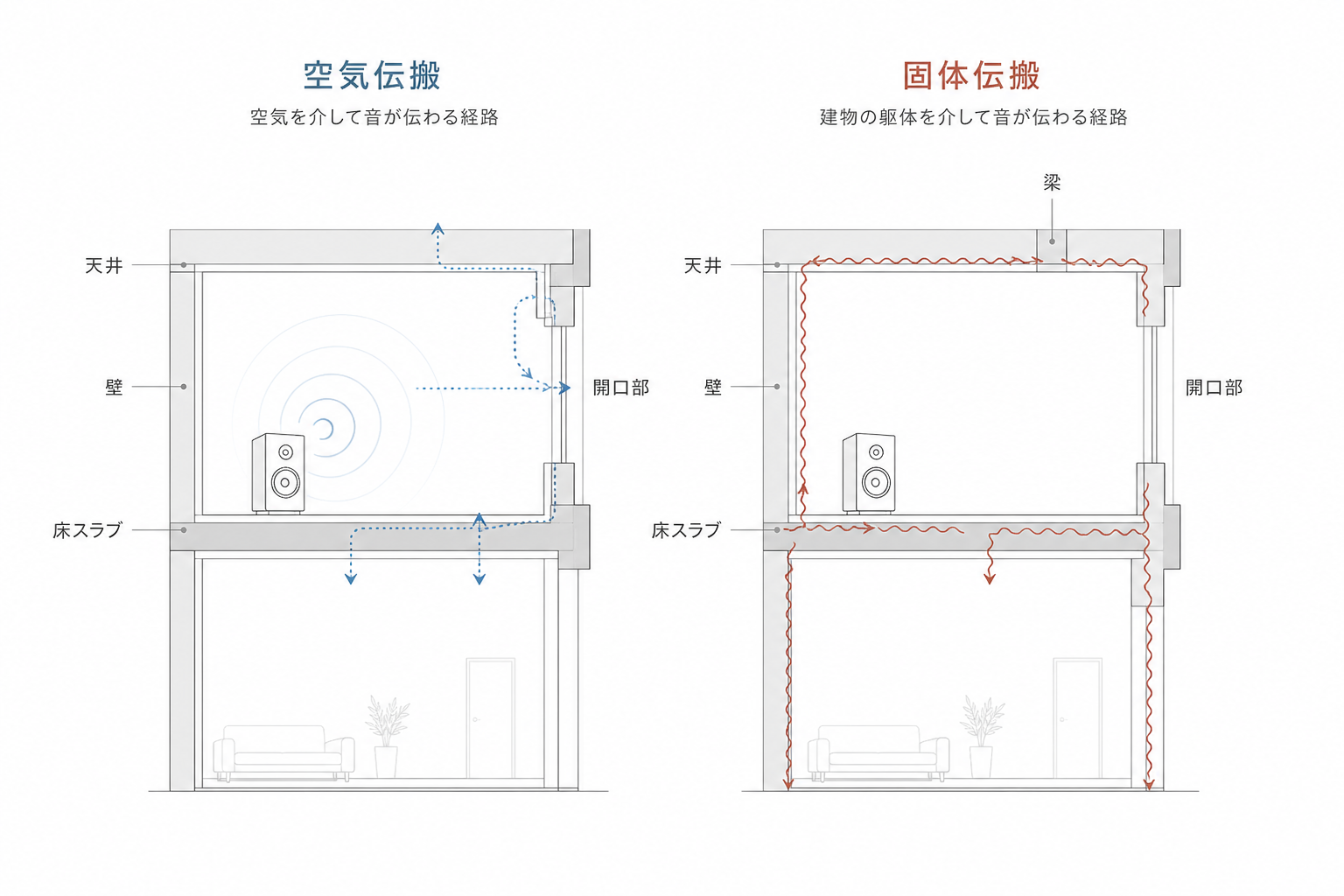

ドラムの音は、空気音と打撃振動に分けて考える
ドラム防音で最初に整理したいのは、音の種類です。
ひとつは空気音です。
スネアの音。
シンバルの音。
タムの音。
キックの空気中に出る音。
部屋の中で広がり、壁、天井、ドア、換気口、窓などから外へ漏れようとする音です。
もうひとつは、打撃振動です。
キックペダルの踏み込み。
フットペダルの操作。
バスドラムの打撃。
スタンドやラックの接地。
演奏者の足の動き。
これらが床へ直接入る振動です。
空気音は、遮音壁、防音ドア、天井、開口部、換気経路で扱います。
打撃振動は、床、防振支持、接地条件、基礎や躯体への伝搬で扱います。
この2つを混同すると、防音計画がずれます。
壁を強くしたのに、床から振動が伝わる。
吸音を増やしたのに、下階や隣室で低い振動感が残る。
防音性能はあるはずなのに、キックだけが外へ伝わる。
こうした問題は、空気音と固体伝搬を分けずに考えたときに起こりやすくなります。
30〜300Hzは、ドラム防音の中心になる
ドラム防音で重要になる帯域のひとつが、30〜300Hzです。
この帯域には、ドラムの低域〜中低域の多くが含まれます。
キックの低い成分。
フロアタムの胴鳴り。
タムの厚み。
スネアの胴。
ドラムセット全体の押し出し。
部屋の中で残る低いエネルギー。
これらは、演奏の迫力や身体感にも関わります。
しかし、防音では扱いにくい帯域でもあります。
30〜300Hzは、壁や床を押し、室内にも残りやすく、部屋寸法の影響も受けます。
高域のように薄い吸音材で簡単に整理できるわけではありません。
中高域のように開口部だけを見れば済むわけでもありません。
この帯域を見落とすと、次のような問題が起こります。
キックが外へ低く抜ける。
床や基礎へ振動が入る。
室内では低音がボワつく。
タムの音程が分かりにくい。
ドラム全体が重く詰まって聴こえる。
防音室内で演奏者の耳が疲れやすい。
30〜300Hzは、止めるべき音であると同時に、演奏者が必要とするドラムの身体感でもあります。
だから、一律に消すのではなく、外へ伝えたくない成分と、室内で演奏に必要な成分を分けて扱います。
30〜80Hzは、キックと構造伝搬を確認する
30〜80Hz付近は、キックの低い成分や床・構造体への伝搬を考えるうえで重要です。
この帯域は、空気中の音としてだけでなく、振動として感じられることがあります。
特にキックは、演奏者の足の入力とバスドラムの低域が重なります。
コンクリート床であっても、キックから床へ入力されるエネルギーは確認が必要です。
床がどう受けるか。
基礎へどう伝わるか。
外壁や躯体へ回り込まないか。
隣室や近隣で低い振動感として感じられないか。
これらは、壁だけを見ても判断できません。
30〜80Hzを完全に遮断する、という表現は慎重に避けるべきです。
この帯域の伝搬は、建物構造や施工条件の影響を大きく受けるためです。
設計では、床構造、防振支持、ドラムの接地条件、基礎や躯体への伝わり方を確認しながら、必要な対策を選びます。
DIVERとしての設計判断としては、キックの低域は「音量」ではなく「床へ入るエネルギー」として読むことを重視します。
これは測定値そのものではなく、計画時の見方としての前提です。
80〜150Hzは、キックとタムの膨らみに関わる
80〜150Hz付近は、キックの胴体感やフロアタムの厚みに関わります。
この帯域が適度にあると、ドラムの押し出しが出ます。
しかし、室内に残りすぎると、音はボワつきます。
キックが太いのではなく、部屋が膨らんでいる。
フロアタムの音程が見えにくい。
低いタムが部屋の中で濁る。
演奏している本人には迫力があるが、室内では音の輪郭が曖昧になる。
防音室では、外へ逃げにくくなった低域〜中低域が室内に残りやすくなります。
これは、防音性能を高めること自体が悪いという意味ではありません。
防音によって外との境界が強くなるため、室内側の低域の整理がより重要になるということです。
80〜150Hzは、音を細くしすぎてもいけません。
ドラムの身体感が失われます。
残すべき低域と、部屋の癖として膨らむ低域を分けて確認します。
150〜300Hzは、ドラムの厚みと詰まりの境目になる
150〜300Hz付近は、ドラムの厚みや密度に関わる帯域です。
スネアの胴。
タムの厚み。
ドラム全体の中低域。
演奏者が感じる音の近さ。
部屋の中で詰まる感じ。
この帯域は、音の身体をつくる一方で、残りすぎると狭く重い印象になります。
防音室内で150〜300Hzが整理されていないと、次のような状態が起こることがあります。
スネアが抜けない。
タムが重くまとまる。
ドラム全体が近く圧迫される。
吸音しているのに、なぜか音がこもる。
シンバルは落ち着いたが、中低域だけが残る。
150〜300Hzは、薄くしすぎるとドラムが軽くなります。
残りすぎると部屋が鳴っているように感じます。
そのため、この帯域も一律に吸音するのではなく、室内寸法、床・壁・天井構成、ドラム配置、測定確認によって判断します。

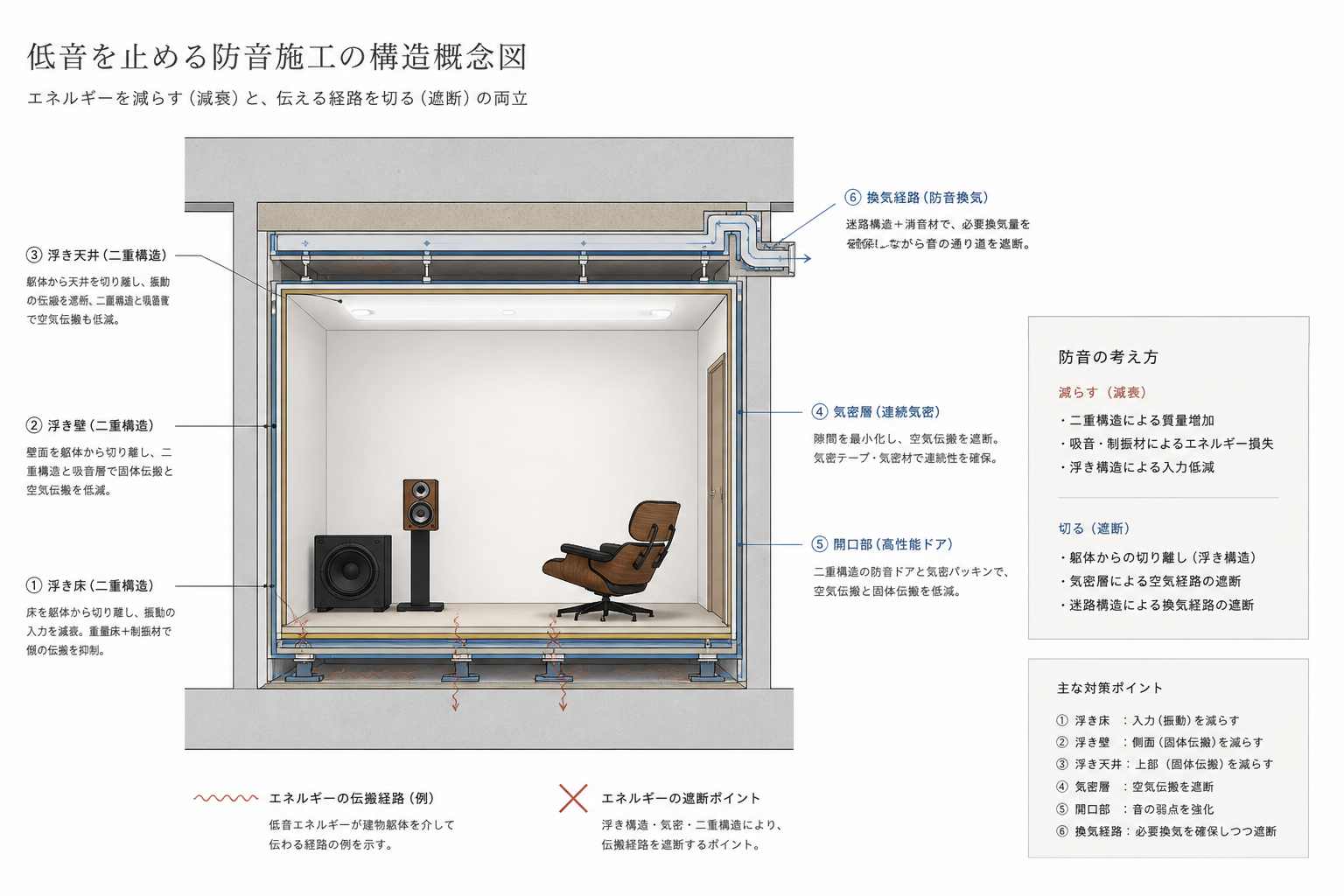

コンクリート床で、浮き床が必要かを判断する
コンクリート床を前提にする場合、浮き床を必ず入れるとは限りません。
ここは慎重に判断します。
コンクリート床の質量と剛性が十分にあり、近隣条件や使用時間帯、演奏音量が限定的であれば、別の方法で床対策を組み立てる場合もあります。
一方で、キックやペダル振動が基礎や躯体へ伝わる可能性が高い場合、防振支持や浮き床を検討する必要があります。
浮き床は、防振的に床を切り離す考え方です。
ただし、計画には注意が必要です。
床高さが上がる。
天井高さが下がる。
ドアや段差の納まりが変わる。
壁との取り合いが複雑になる。
防振支持の仕様によって、低域の挙動が変わる。
浮き床は、入れればすべて解決するものではありません。
また、必要がない条件で過剰に入れると、費用や納まりに影響します。
このケースでは、コンクリート床を確認したうえで、浮き床、防振支持、ドラムステージのどれが適切かを検討します。
ドラムステージという選択肢
床全体を浮き床にするのではなく、ドラム設置範囲に限定して防振ステージを設ける考え方もあります。
ドラムステージは、キック、ペダル、スタンド、演奏者の足元から床へ入る振動を、局所的に整理するための方法として検討できます。
ただし、ドラムステージも万能ではありません。
ステージの質量。
防振材の特性。
床との接地条件。
ドラムセットの重量。
演奏者の動き。
キックの入力。
室内での低域の残り方。
これらによって結果は変わります。
ステージを設けても、空気中に出る低域やスネア、シンバルの音は別途扱う必要があります。
また、ステージが軽すぎたり、不安定だったりすると、演奏感にも影響します。
DIVERとしての設計判断としては、ドラムステージは「簡易的な対策」として決めつけず、床全体の防振計画との比較対象として扱います。
どちらが適しているかは、建物条件と目標性能によって変わります。

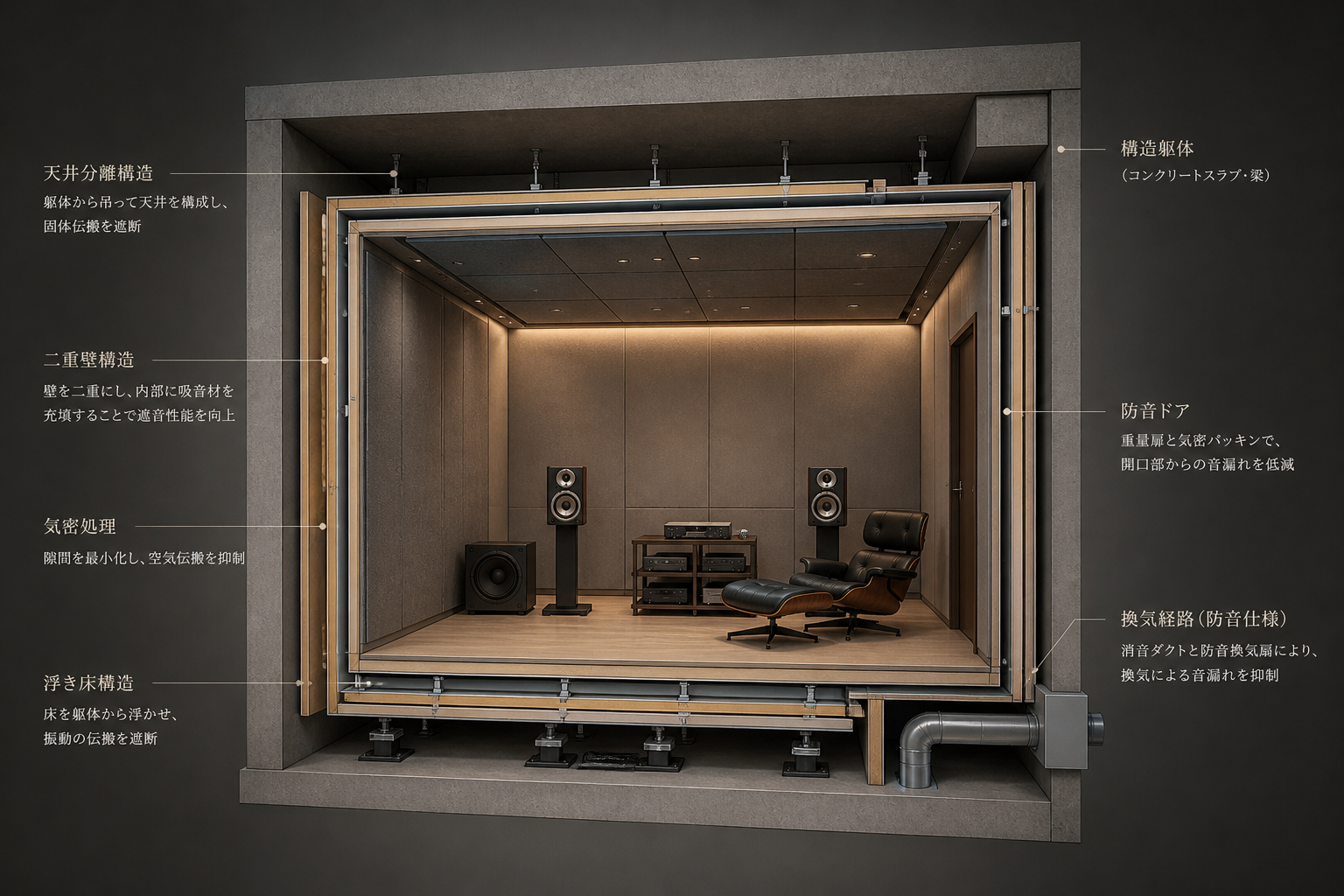

壁は、空気音と低域の押しを受ける
ドラム防音室の壁は、スネアやシンバルの中高域だけでなく、キックやタムの低域〜中低域も受けます。
そのため、壁には質量と遮音性能が必要です。
ただし、壁を重くするだけでは不十分な場合があります。
壁と躯体がつながっている。
下地が共振しやすい。
天井や床との取り合いから音が回る。
開口部が弱い。
壁は強いが、換気経路が弱い。
このような状態では、壁単体の性能が活きません。
防音構造では、独立下地や縁切りの考え方が重要になります。
これは、振動を直接構造体へ渡しにくくするための考え方です。
ただし、どの程度独立させるか、どこで縁を切るかは、建物構造や施工条件によって変わります。
壁は単なる厚い面ではありません。
ドラムの空気音と振動エネルギーを受ける構造です。
天井は、上方向への音と回り込みを確認する
戸建て1階のドラム練習室でも、天井は重要です。
上階がある場合は、上階への伝搬を確認します。
小屋裏や天井裏を通じた回り込みがある場合もあります。
換気や空調の経路が天井側にある場合、その取り合いも確認します。
ドラムの音は、床だけでなく上方向にも広がります。
シンバルの高域。
スネアのアタック。
タムの響き。
室内で反射したキックや中低域。
これらが天井へ当たり、室内に戻ったり、構造を通じて回ったりします。
天井の防音では、遮音性能だけでなく、壁との取り合い、天井裏の経路、照明や換気の貫通部も確認します。
天井を強くしても、ダウンライトや換気口、配線貫通部が弱ければ、そこが音の経路になります。
ドラム防音室では、床・壁・天井を別々に見るのではなく、連続した構造として扱います。
防音ドアと換気は弱点になりやすい
ドラム防音室では、防音ドアと換気も重要です。
壁、床、天井を強くしても、ドアが弱ければそこから音が漏れます。
ドア本体の遮音性能。
枠まわりの気密。
下端の隙間。
開閉時の密閉性。
重量を受ける枠の強度。
これらを確認します。
ドラムは中高域も強いため、隙間からスネアやシンバルが抜けやすくなります。
ドアまわりの気密は、防音室全体の性能に関わります。
換気も同じです。
防音室は気密性を高めるため、換気なしでは長時間使いにくくなります。
しかし、換気口やダクトは音の通り道になります。
そのため、換気は止めるのではなく、消音しながら確保します。
消音チャンバー。
ダクト経路。
吸気と排気の位置。
機械音。
風切り音。
メンテナンス性。
空調との関係。
これらを計画に含めます。
ドラム防音室は、音を止めるだけではありません。
演奏できる空気環境を保つことも、防音室の成立条件です。
室内側の中低域も放置しない
今回の記事は、防音構造を主題にしています。
ただし、室内側の音響を完全に無視することはできません。
防音性能を高めると、外へ逃げにくくなった音は室内に残ります。
特に、30〜300Hzの低域〜中低域です。
ドラム室内でこの帯域が残りすぎると、演奏者にとっても聴きにくい部屋になります。
キックが膨らむ。
タムの音程が見えにくい。
スネアの胴が重くなる。
シンバルは吸われているのに、下だけが残る。
演奏していて、部屋が詰まって感じられる。
これは、防音構造の失敗というより、防音後の室内側の残り方を見ていないことで起こります。
ドラム室では、吸音も必要です。
ただし、高域だけを吸いすぎると、中低域が相対的に重く感じられる場合があります。
低域〜中低域は、演奏の迫力にも関わります。
しかし、残りすぎると濁りになります。
室内側では、暴れている中低域、欠落している中低域、演奏を支えている中低域を分けて確認します。

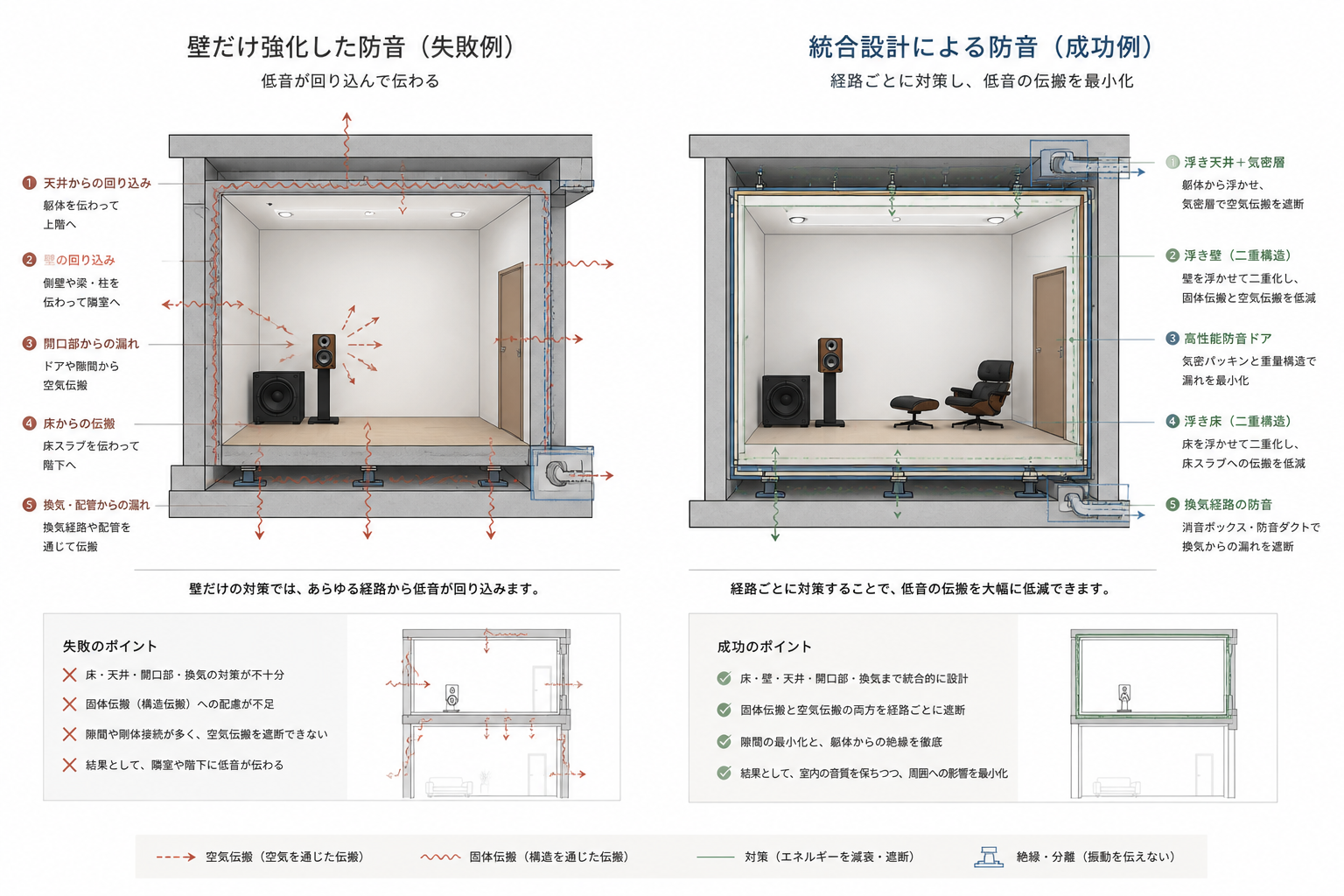

壁だけではなく、伝わる経路を読む
今回の10畳戸建て1階ドラム練習室では、コンクリート床を前提にしながら、低音と床振動をどう扱うかを考えました。
コンクリート床は、質量と剛性の面で有利に働く場合があります。
しかし、キックやペダル振動、30〜300Hzの低域〜中低域、床・基礎・躯体への固体伝搬は別途確認が必要です。
防音性能はD-60相当以上を目安に検討します。
ただし、低周波や床振動はD値だけでは判断しません。
空気音は壁、天井、防音ドア、換気経路で扱います。
打撃振動は床、防振支持、ドラムステージ、基礎や躯体への伝搬で扱います。
室内側では、30〜300Hzが演奏を支えるのか、濁りになるのかを確認します。
壁を強くすることは重要です。
でも、ドラムのエネルギーは壁だけに向かうわけではありません。
キックは床へ入る。
ペダルは接点から伝わる。
タムは中低域として部屋に残る。
シンバルは隙間や開口部から抜けやすい。
換気は音の通り道になる。
防音構造で読むべきなのは、材料の厚さだけではありません。
どこから空気音が漏れるのか。
どこから振動が構造へ渡るのか。
どの帯域が室内に残るのか。
ドラム防音室は、その経路を一つずつ潰していく設計です。
床がコンクリートであっても、答えは床だけにはありません。
音と振動がどこへ逃げようとしているかを読むことから、ドラムの防音構造は始まります。
