図面から読む、5.1.4chシアタールームの設計

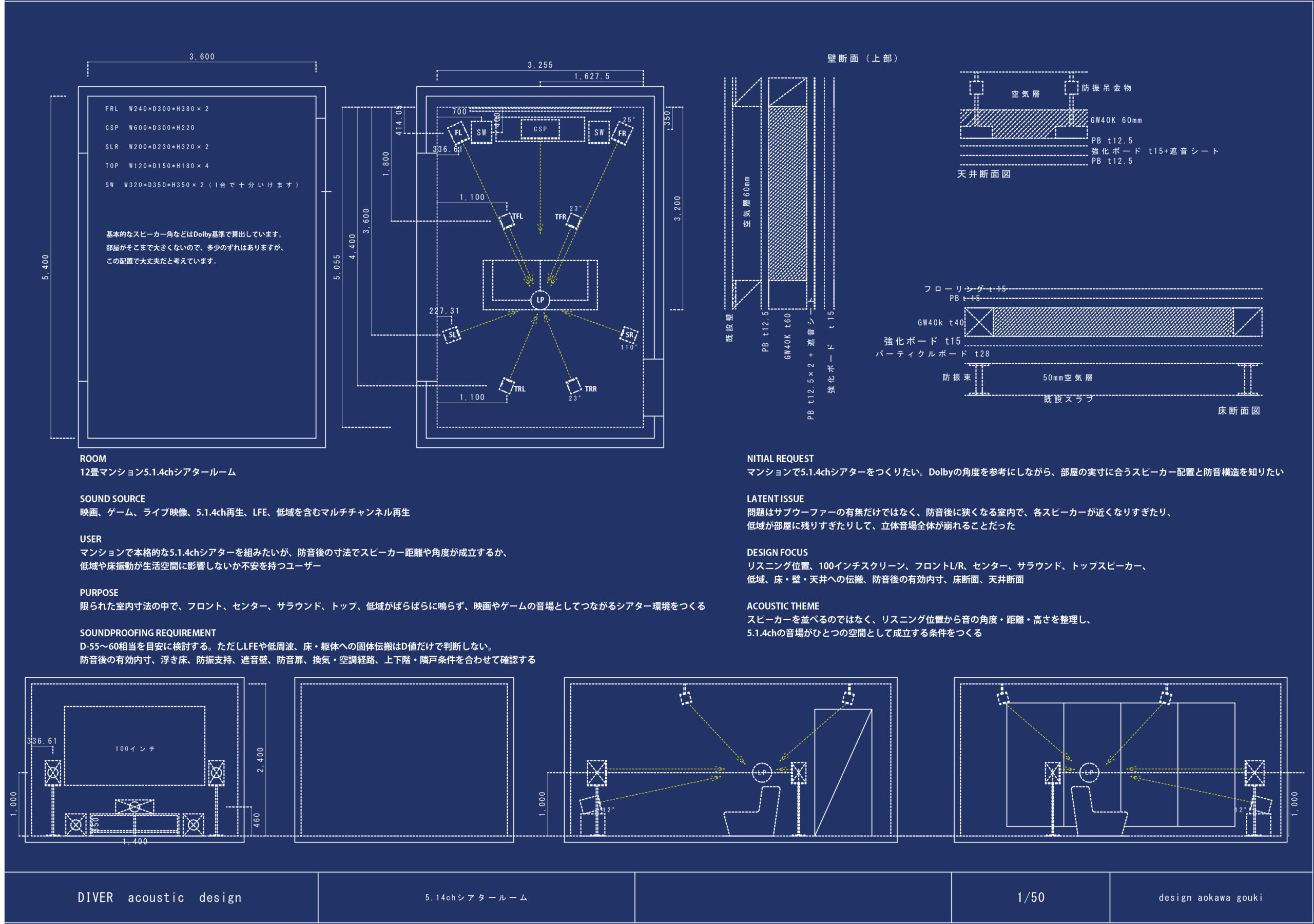

今回の図面は、12畳のマンション内に5.1.4chシアタールームを計画した防音音響設計図です。
図面には、100インチスクリーン、フロントL/R、センタースピーカー、サラウンド、トップスピーカー、サブウーファー、リスニング位置が整理されています。
ここで見ているのは、サブウーファー単体の問題ではありません。
5.1.4chは、スピーカーの数をそろえれば成立するものではなく、リスニング位置を中心に、各スピーカーの距離・角度・高さがつながっている必要があります。
フロントL/Rは画面の左右に広がりをつくり、センターはセリフの中心を支えます。
サラウンドは横方向や後方の気配をつくり、トップスピーカーは上方向の移動感や空間の高さを支えます。
サブウーファーは低音の迫力だけでなく、5.1.4ch全体の重心に関わります。
一方で、マンションで防音室をつくる場合、壁・床・天井の構造によって室内寸法は小さくなります。
浮き床を入れれば天井高さは低くなり、壁を厚くすればスピーカーとの距離も変わります。
そのため今回の設計では、平面図だけでなく、正面図、側面図、床断面、壁断面、天井断面を合わせて確認しました。
低音を止めるためだけの図面ではなく、
防音後の限られた寸法の中で、5.1.4chの音がリスニング位置にどう届くかを読むための図面です。
このケースで解決したかったこと
相談の出発点は、マンションで5.1.4chシアターをつくりたいというものでした。
映画やゲームを迫力ある音で楽しみたい。
サブウーファーも使いたい。
けれど、下階や隣戸に低音や振動が伝わらないか不安がある。
ただ、設計として確認すると、課題はサブウーファーだけではありませんでした。
100インチスクリーンとフロントスピーカーの距離。
センタースピーカーとセリフの定位。
サラウンドスピーカーと耳の近さ。
トップスピーカーと天井高さ。
サブウーファーの低域と床・壁・躯体への伝搬。
そして、防音後に小さくなる室内寸法。
これらを同時に整理しなければ、5.1.4chはひとつの音場として成立しません。
今回の設計では、サブウーファーを主役にするのではなく、5.1.4ch全体を支える低域として扱いました。
リスニング位置を中心に、フロント、センター、サラウンド、トップ、低域、防音構造がひとつのシアター体験としてつながるように計画しました。
CASE OUTLINE
ROOM
12畳マンション5.1.4chシアタールーム
SOUND SOURCE
映画、ゲーム、ライブ映像、5.1.4ch再生、LFE、低域を含むマルチチャンネル再生
USER
マンションで本格的な5.1.4chシアターを組みたいが、防音後の寸法でスピーカー距離や角度が成立するか、低域や床振動が生活空間に影響しないか不安を持つユーザー
PURPOSE
限られた室内寸法の中で、フロント、センター、サラウンド、トップ、低域がばらばらに鳴らず、映画やゲームの音場としてつながるシアター環境をつくる
SOUNDPROOFING REQUIREMENT
D-55〜60相当を目安に検討する。ただしLFEや低周波、床・躯体への固体伝搬はD値だけで判断しない。防音後の有効内寸、浮き床、防振支持、遮音壁、防音扉、換気・空調経路、上下階・隣戸条件を合わせて確認する
INITIAL REQUEST
マンションで5.1.4chシアターをつくりたい。Dolbyの角度を参考にしながら、部屋の実寸に合うスピーカー配置と防音構造を知りたい
LATENT ISSUE
問題はサブウーファーの有無だけではなく、防音後に狭くなる室内で、各スピーカーが近くなりすぎたり、低域が部屋に残りすぎたりして、立体音場全体が崩れることだった
DESIGN FOCUS
リスニング位置、100インチスクリーン、フロントL/R、センター、サラウンド、トップスピーカー、低域、床・壁・天井への伝搬、防音後の有効内寸、床断面、天井断面
ACOUSTIC THEME
スピーカーを並べるのではなく、リスニング位置から音の角度・距離・高さを整理し、5.1.4chの音場がひとつの空間として成立する条件をつくる
5.1.4chは、部屋の中心ではなくリスニング位置から考える
今回の設計では、最初にリスニング位置を決めました。
5.1.4chシアターでは、部屋の中心にスピーカーを均等に並べればよいわけではありません。
重要なのは、実際に座る位置から見て、フロント、センター、サラウンド、トップスピーカーがどの角度で届くかです。
図面では、リスニング位置を基準にして、各スピーカーへ音の経路を引いています。
フロントL/Rは画面の両側から前方定位をつくります。
センタースピーカーは、セリフや画面中央の音を支えます。
サラウンドは、横方向や後方の気配をつくります。
トップスピーカーは、上方向の移動感や空間の高さをつくります。
このとき、どれかひとつのスピーカーだけが近すぎたり、角度が極端に外れたりすると、音場はひとつにつながりにくくなります。
マンションの12畳では、理想的な角度を完全に満たせるとは限りません。
防音壁をつくることで、実際に使える内寸はさらに小さくなります。
浮き床を入れれば、天井高さも変わります。
スクリーンを入れれば、フロント側の奥行きも必要になります。
そのため今回の設計では、理想値そのものを目的にするのではなく、部屋の実寸の中でどこまで立体音場として破綻しないかを確認しました。
Dolbyの基準角度は参照しながらも、そのまま図面に貼り付けるのではなく、実際の部屋寸法、防音後の壁厚、スクリーンサイズ、座る位置、スピーカー寸法を重ねて判断しました。

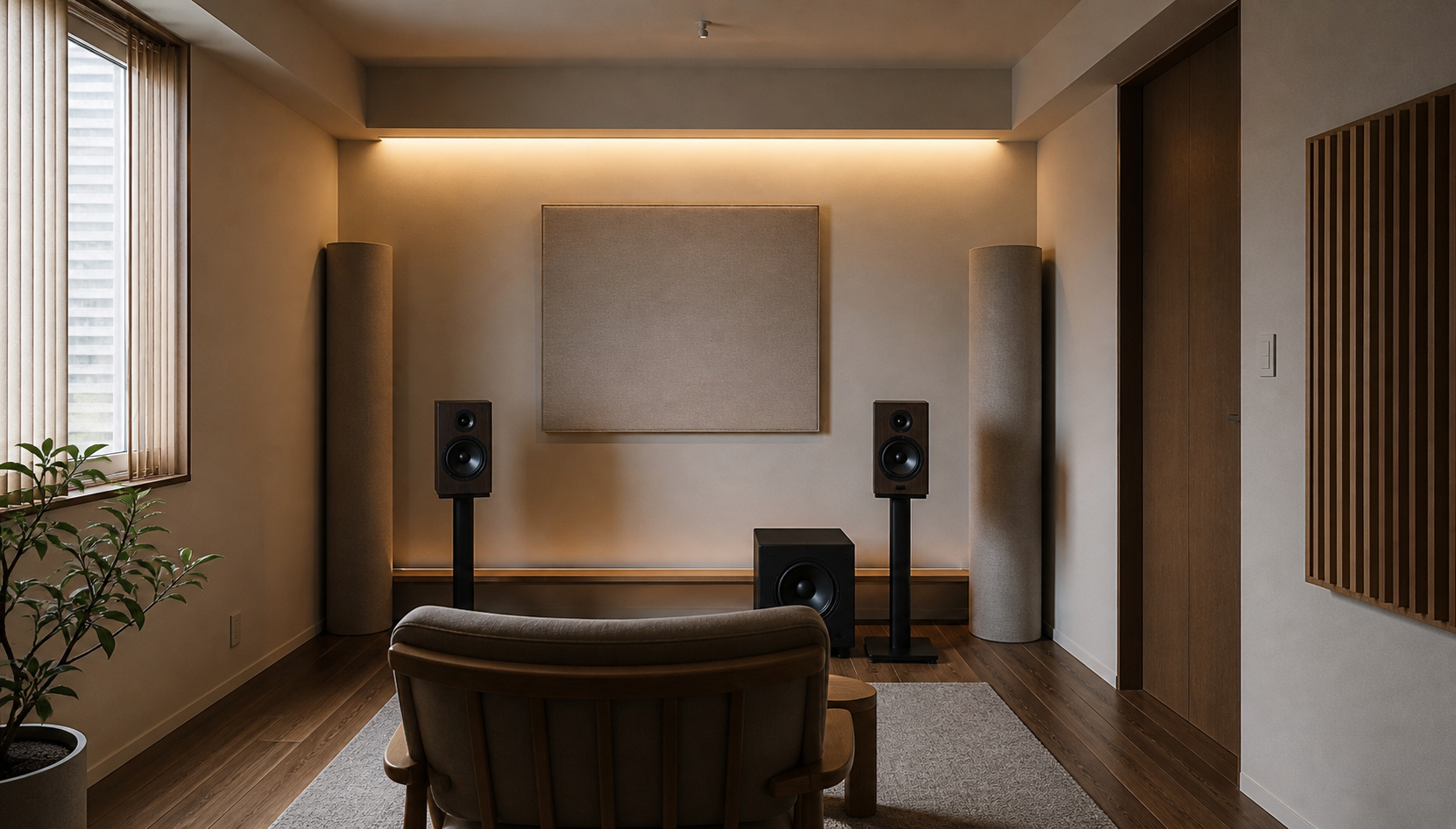

100インチスクリーンとフロントL/R・センターの距離感
今回の計画では、前方に100インチスクリーンを想定しました。
100インチのスクリーンを入れると、フロント側の設計は一気に難しくなります。
画面を大きくすると、視覚的な没入感は出しやすくなります。
一方で、フロントL/Rとセンタースピーカーの位置は、スクリーンの幅や高さに制約されます。
フロントL/Rが画面から離れすぎると、音が画面の外側へ広がりすぎることがあります。
逆に近すぎると、左右の広がりが小さくなり、5.1.4chの前方音場が狭く感じられる可能性があります。
センタースピーカーは、セリフの位置感に強く関わります。
映画やゲームでは、声が画面の中央から出ているように感じられることが重要です。
センターが低すぎたり、前後位置が合っていなかったりすると、セリフだけが画面から離れて聴こえることがあります。
今回の図面では、フロントL/R、センター、サブウーファーを前方に整理し、リスニング位置から見た角度と距離を確認しました。
ここで大切だったのは、フロントまわりを機材置き場として考えないことでした。
スクリーンがあり、センターがあり、フロントL/Rがあり、低域の音源もあります。
さらに、防音壁や前壁の仕上げ、配線、メンテナンス性も関わります。
フロント側は、5.1.4chの顔になる場所です。
そのため、単にスピーカーを置けるかではなく、画面と音の中心がずれないように設計しました。
センタースピーカーは、セリフを画面から離さないために設計する
ホームシアターで見落とされやすいのが、センタースピーカーです。
フロントL/Rやサブウーファーに意識が向きやすい一方で、映画を長く観るときに最も疲れやすさに影響するのは、セリフの聴こえ方です。
声がこもる。
声だけが下から聴こえる。
効果音に埋もれる。
音量を上げないと聞き取りにくい。
でも音量を上げると、効果音や低域が大きくなりすぎる。
この状態になると、シアター体験はかなり疲れます。
今回の計画では、センタースピーカーを単なる中央のスピーカーとして扱わず、画面中央の情報を支えるスピーカーとして確認しました。
センターの高さ、奥行き、スクリーンとの関係、フロントL/Rとの距離感を見ながら、リスニング位置に対してセリフが自然につながる位置を探しました。
特にマンションの防音室では、室内に低域〜中低域が残りやすくなる場合があります。
その状態でセンターまわりの低域が膨らむと、セリフの下側が濁り、言葉の輪郭が見えにくくなります。
そこで今回の設計では、センターを低域の量感だけで支えるのではなく、フロントL/R、サブウーファー、室内の低域処理との関係で考えました。
セリフは大きければよいわけではありません。
画面の中に自然にあり、効果音や音楽の中でも位置を失わないこと。
そのために、センタースピーカーの位置と周辺の音響条件を整理しました。
サラウンドは「置ける場所」ではなく、耳との近さで判断する
12畳のマンションシアターでは、サラウンドスピーカーの距離が近くなりやすくなります。
広い専用シアターであれば、リスニング位置からサラウンドまでの距離に余裕を持たせやすい。
しかしマンションの一室では、壁が近く、椅子の位置も限られます。
サラウンドスピーカーを「置ける場所」に置いてしまうと、耳に近すぎる音になることがあります。
左だけ強い。
右だけ近い。
後ろの気配ではなく、スピーカーの存在がわかる。
映画の空間ではなく、部屋の横から音が鳴っているように感じる。
この状態では、サラウンドが空間を広げるのではなく、音場を狭くしてしまいます。
今回の図面では、リスニング位置からサラウンドスピーカーへの角度を確認し、側方から後方にかけての音の入り方を整理しました。
完全な理想配置ではなくても、左右の距離感、角度、耳への近さを見ながら、極端に片側だけが強くならない位置を検討しました。
サラウンドは、派手に鳴らすためのスピーカーではありません。
空間の外側をつくるためのスピーカーです。
だからこそ、近い部屋では慎重に扱う必要があります。
音量設定だけで抑えるのではなく、そもそもの位置、角度、壁との距離、リスニング位置との関係から設計しました。
トップスピーカーは、天井高さと防音後の距離で変わる
5.1.4chでは、トップスピーカーの扱いも重要です。
トップスピーカーは、単に天井に4台付ければよいわけではありません。
上方向の音は、リスニング位置からの角度と距離で印象が大きく変わります。
天井が高ければ、上方向の音に距離が生まれます。
天井が低ければ、トップスピーカーの存在が近くなります。
マンションの防音室では、天井にも遮音層や空気層、防振金物、石膏ボードなどの構成が必要になります。
その結果、既存天井よりも仕上がり天井が下がる可能性があります。
さらに浮き床を採用すれば、床も上がるため、リスニング位置から天井までの実質距離は短くなります。
今回の図面でも、天井断面を確認しながら、トップスピーカーの位置を検討しました。
上方向の音が近すぎると、天井から音が落ちてくるように感じることがあります。
逆に、位置が曖昧になると、5.1.4chとしての高さ方向の表現が弱くなります。
そのため、トップスピーカーは平面図だけで判断できません。
平面上の位置。
リスニング位置からの角度。
天井高さ。
天井防音構造。
スピーカー本体の寸法。
取付方法。
配線経路。
メンテナンス性。
これらをまとめて確認する必要があります。
今回の設計では、トップスピーカーを天井に均等配置するのではなく、リスニング位置から見た前後方向の角度と、天井防音後の距離感を合わせて整理しました。

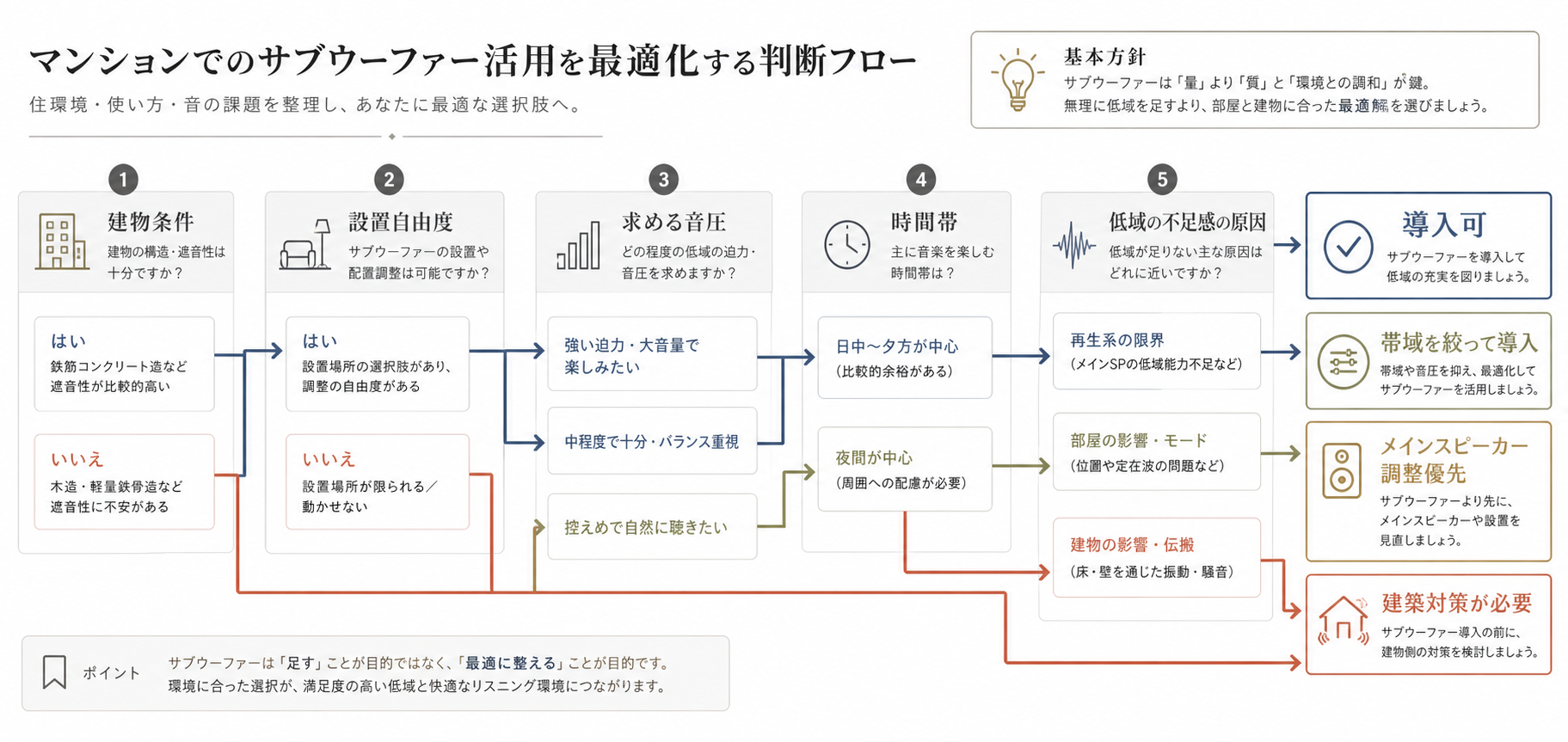

低域はサブウーファー単体ではなく、5.1.4ch全体の重心として扱う
今回の記事では、サブウーファーを主役にはしていません。
ただし、サブウーファーやLFEの問題を軽く見ているわけでもありません。
マンションで5.1.4chを計画する場合、低域は非常に重要です。

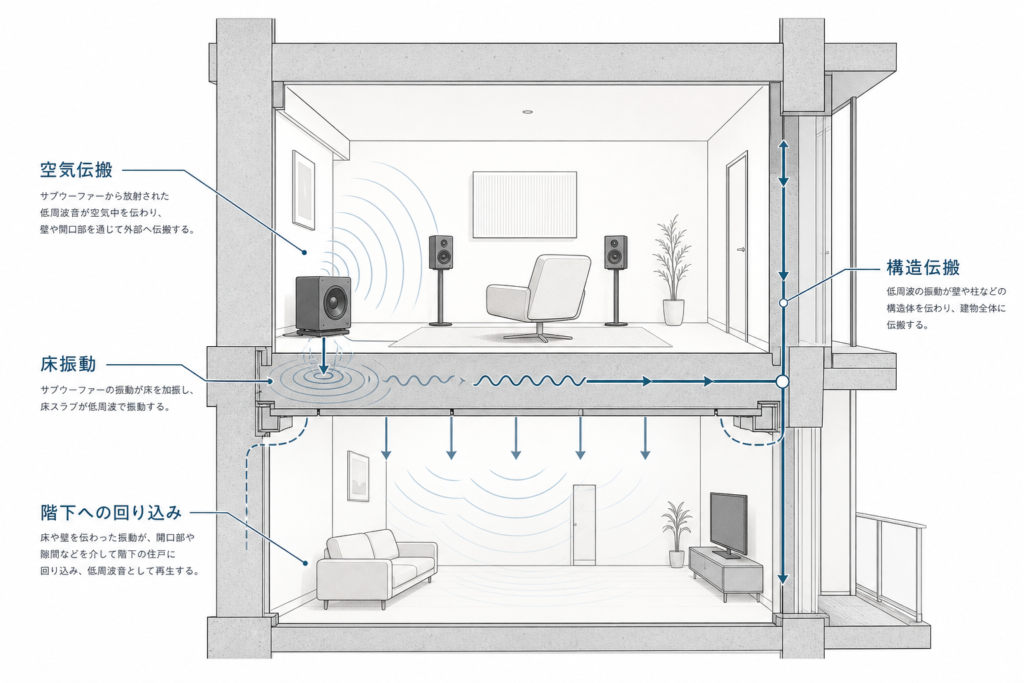

特にLFEやサブウーファーの低域は、空気音として聴こえるだけではなく、床や壁、躯体へ伝わる可能性があります。
D-55〜60相当の防音性能を目安にしても、低周波や固体伝搬はD値だけで判断できません。
壁の遮音性能が高くても、床への振動入力が大きければ、下階に振動感として伝わる場合があります。
防音ドアや遮音壁を整えても、換気・空調経路から音が漏れる可能性もあります。
サブウーファーの設置位置やレベルによって、部屋の一部だけ低域が膨らむこともあります。
だから今回の設計では、サブウーファーを「低音を足す機材」としてではなく、5.1.4ch全体の重心をつくる音源として扱いました。
低域が足りなければ、映画やゲームのスケールは小さくなります。
しかし低域が出すぎると、セリフの下が濁り、効果音の輪郭がぼやけ、部屋そのものが鳴っているように感じられます。
大切なのは、低域の量ではありません。
フロントL/Rと自然につながること。
センターの声を濁らせないこと。
効果音の位置感を壊さないこと。
リスニング位置で低域の山谷が極端にならないこと。
床や壁への伝搬を現実的な範囲で抑えること。
今回の図面では、サブウーファーを前方に置く案を含めて検討しながら、フロントまわりのスピーカー群とのつながりを確認しました。
サブウーファーの存在感を聴かせるのではなく、5.1.4ch全体を下から支える低域として扱うことを優先しました。
浮き床と防音構造は、音場の距離感にも影響する
防音室の設計では、床・壁・天井の構造が重要です。
今回のようにマンションで5.1.4chシアターを計画する場合、防音は単に外へ音を漏らさないためだけのものではありません。
防音構造によって、室内の寸法、天井高さ、スピーカー距離、低域の残り方が変わります。
浮き床を採用すれば、床から躯体への振動伝搬を抑える方向で検討できます。
一方で、床高さが上がるため、天井までの距離は短くなります。
天井に遮音層や防振構造を設ければ、上階や外部への音の伝搬を抑える方向で検討できます。
一方で、トップスピーカーとの距離は近くなります。
壁を厚くすれば、遮音性能を確保しやすくなる場合があります。
一方で、室内の有効幅や奥行きは小さくなります。
つまり、防音性能を上げるほど、室内音響の条件も変わっていきます。
今回の設計では、床断面、壁断面、天井断面を確認しながら、5.1.4chの配置と矛盾しない防音構成を検討しました。
低域の伝搬を抑えること。
防音後の有効寸法を確保すること。
トップスピーカーとの距離を極端に近づけないこと。
リスニング位置で各チャンネルの音がつながること。
これらは別々の問題ではありません。
防音構造と音響設計は、同時に考える必要があります。
小さな部屋では、Dolby基準をそのまま再現するより「破綻しない配置」を探す
5.1.4chのスピーカー配置を考えるとき、Dolbyの推奨角度は大切な参照点になります。
ただし、マンションの一室では、推奨角度を完全に再現できるとは限りません。
部屋の幅。
奥行き。
天井高さ。
スクリーンサイズ。
防音後の壁厚。
ドア位置。
配線経路。
家具や椅子の寸法。
スピーカー本体の大きさ。
これらによって、実際に置ける位置は変わります。
今回のケースでも、理想的な角度を参照しながら、現実の寸法に合わせた配置を検討しました。
重要なのは、基準から少しでも外れたら失敗ということではありません。
どのズレなら許容できるか。
どのズレは音場を壊すか。
どのスピーカーを優先して合わせるべきか。
どこで防音構造との取り合いが出るか。
どこで低域が部屋に残りやすいか。
それらを図面上で確認していくことが必要でした。
今回の設計では、リスニング位置を中心に各スピーカーへの経路を引き、角度と距離を確認しました。
そのうえで、完全な理想配置ではなく、この部屋の中で5.1.4chとして破綻しにくい配置を探しました。
スピーカーサイズは、部屋の余白と一緒に決める
12畳のシアタールームでは、スピーカーサイズも重要です。
大きなスピーカーを入れれば、迫力が出るとは限りません。
小さなスピーカーにすれば、必ず扱いやすいとも限りません。
今回の図面では、フロントL/R、センター、サラウンド、トップスピーカー、サブウーファーの寸法を想定しながら配置を検討しました。
スピーカーは、音を出す点であると同時に、部屋の中に物理的な厚みを持つ存在です。
奥行きがあれば、壁からの距離が変わります。
高さが変われば、耳との位置関係が変わります。
幅が大きければ、スクリーンや家具との取り合いが変わります。
サブウーファーは、床との接点や周辺の余白も関係します。
そのため、5.1.4chではスピーカーサイズをカタログスペックだけで決めません。
部屋の寸法、防音後の有効内寸、リスニング位置、スクリーンサイズ、設置高さ、配線、メンテナンス性を合わせて確認します。
今回の設計では、部屋に対して過剰なスピーカーサイズにするのではなく、距離と角度が成立しやすいサイズ感を前提に計画しました。
特に小さな空間では、スピーカーが近くなります。
近いスピーカーは、音量を上げなくても存在感が出やすい。
その一方で、位置や角度のズレも聴こえやすくなります。
だからこそ、スピーカーの性能だけではなく、部屋の中でどう鳴るかを見ながらサイズを決める必要があります。
5.1.4chは、音の経路をそろえる設計で成立する
今回の設計で大切にしたのは、5.1.4chを機材構成として見ないことでした。
フロントL/Rがある。
センターがある。
サラウンドがある。
トップスピーカーがある。
サブウーファーがある。
それだけでは、シアタールームとして成立しません。
それぞれの音がリスニング位置にどう届くか。
画面と音の位置が合っているか。
セリフが中央に残るか。
横や後ろの音が近すぎないか。
上方向の音が天井に張り付かないか。
低域が部屋全体を支えているか。
防音後の寸法で無理が出ていないか。
それらを整理して初めて、5.1.4chの音場がひとつの空間として見えてきます。
今回の図面では、リスニング位置から各スピーカーへ線を引き、角度、距離、高さ、防音構造を重ねて検討しました。
これは、単にスピーカーを配置するための図面ではありません。
この部屋で音がどこから届き、どこで重なり、どこに負担が出るのかを読むための図面です。
マンションで5.1.4chシアターをつくる場合、低域の問題は避けて通れません。
しかし、低域だけを見ていると、シアター全体の設計を見失います。
サブウーファーを使うかどうか。
どこに置くか。
どのくらい鳴らすか。
それらは大切です。
ただし、それは5.1.4ch全体の中で判断するべきことです。
今回の設計では、サブウーファーを主役にするのではなく、5.1.4ch全体を支える低域として扱いました。
そして、フロント、センター、サラウンド、トップ、低域、防音構造が、リスニング位置でひとつの体験としてつながるように計画しました。
マンションの5.1.4chは、スピーカー数ではなく音の距離感で決まる
マンションで5.1.4chシアタールームをつくるとき、サブウーファーや低音の不安は大きなテーマになります。
しかし、実際の設計では、それだけを見ていても十分ではありません。
12畳の室内で、防音後の寸法を確認しながら、100インチスクリーン、フロントL/R、センター、サラウンド、トップスピーカー、低域、床・壁・天井の構造を同時に考える必要があります。
5.1.4chは、スピーカーの数をそろえることではなく、音の距離感と角度をそろえることで成立します。
今回のケースでは、リスニング位置を中心に音の経路を整理し、Dolbyの角度を参照しながらも、実際の部屋寸法に合わせた配置を検討しました。
防音性能はD-55〜60相当を目安にしつつ、LFEや低周波、床・躯体への固体伝搬はD値だけで判断しませんでした。
防音室として音を止めること。
シアタールームとして音場をつくること。
マンションの一室として現実的に使えること。
この3つを同時に満たすために、スピーカー配置、防音構造、低域の扱いをひとつの図面の中で整理しました。
サブウーファーを使えるかどうかだけが問題ではありません。
その低域が、5.1.4ch全体の中でどのように働くのか。
その音が、床や壁や天井とどう関わるのか。
その配置で、映画やゲームの世界がリスニング位置に自然につながるのか。
そこまで見て、初めてマンションの5.1.4chシアタールームは設計できます。
