部屋の寸法、躯体、防音性能、音源、聴く位置によって、音の成立条件は変わります。
ここでは、DIVERが何を問題として読み、どこに設計の焦点を置いたかを示すために掲載しています。
スピーカーから音は出ている。
セリフも聞こえる。
効果音も鳴っている。
サブウーファーの低音もある。
それでも、映画の中へ入っていけない。
音がスクリーンの周辺に残り、前壁のあたりに張り付いたまま、部屋全体へ展開していかない。
サラウンドは鳴っているのに、包まれるというより、前の音と後ろの音が別々に存在しているように感じる。
このケースの相談は、10畳マンションで5.1.4chのホームシアターを作りたいというものでした。
天井スピーカーを4本加えれば、映画館のような立体感が得られるのではないか。
Atmos対応にすれば、音がもっと上にも後ろにも広がるのではないか。
最初の希望は、そこにありました。
しかし図面と聴感を確認していくと、問題の中心は高さ方向ではありませんでした。
不足していたのは、天井スピーカーの数ではなく、5.1chとしての骨格でした。
つまり、LCR、サブウーファー、サラウンド、低域、後方反射が整理されていないために、音が映画の中へ戻らず、部屋の前側に拘束されていたのです。
今回の設計では、5.1.4chを無理に組むのではなく、まず5.1chとして映画が成立する部屋を作ることを優先しました。

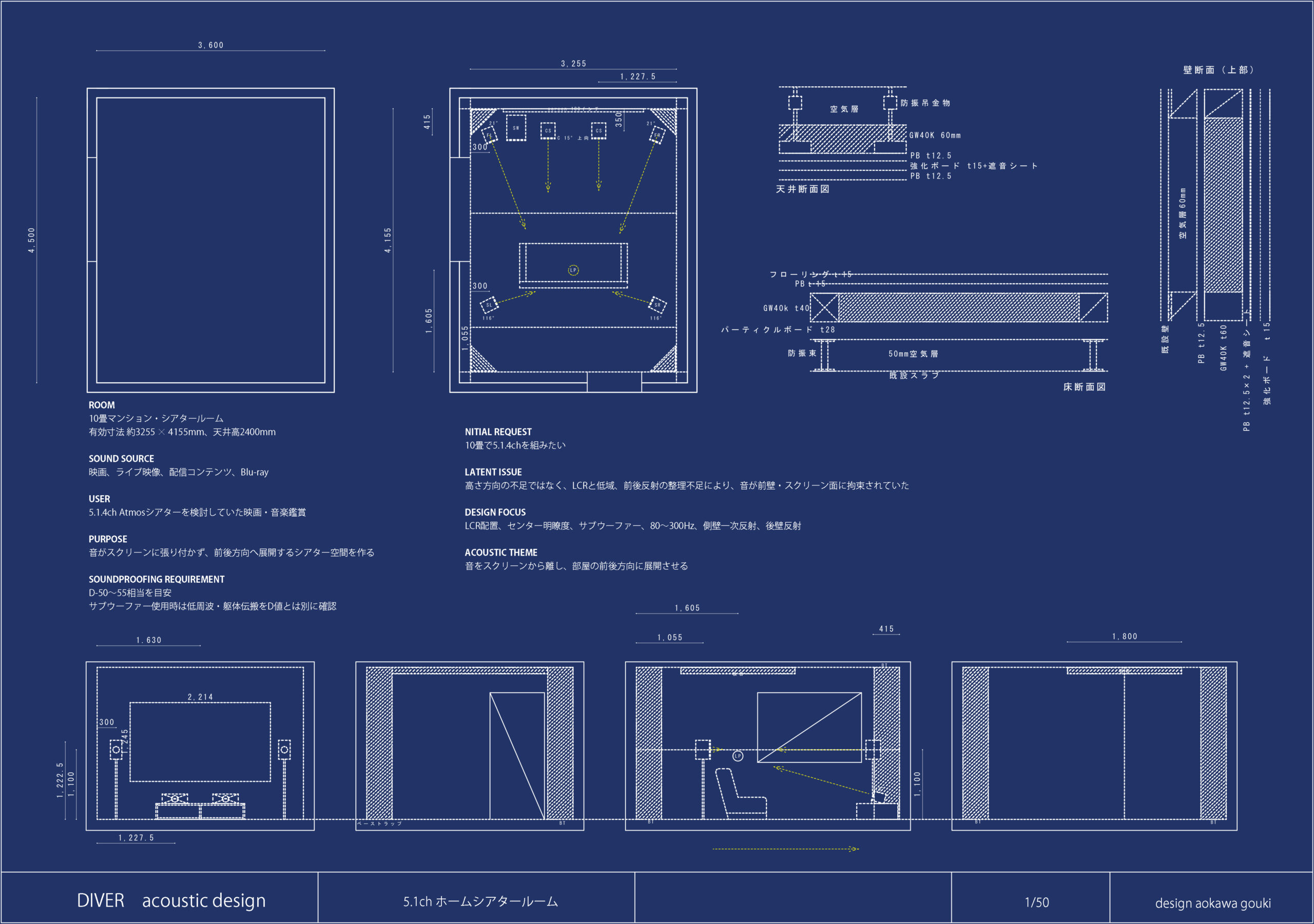

ROOM
10畳マンション・シアタールーム
有効寸法 約3255 × 4155mm、天井高2400mm
SOUND SOURCE
映画、ライブ映像、配信コンテンツ、Blu-ray
USER
5.1.4ch Atmosシアターを検討していた映画・音楽鑑賞ユーザー
PURPOSE
音がスクリーンに張り付かず、前後方向へ展開するシアター空間を作る
SOUNDPROOFING REQUIREMENT
D-50〜55相当を目安
サブウーファー使用時は低周波・躯体伝搬をD値とは別に確認
INITIAL REQUEST
10畳で5.1.4chを組みたい
LATENT ISSUE
高さ方向の不足ではなく、LCRと低域、前後反射の整理不足により、音が前壁・スクリーン面に拘束されていた
DESIGN FOCUS
LCR配置、センター明瞭度、サブウーファー、80〜300Hz、側壁一次反射、後壁反射
ACOUSTIC THEME
音をスクリーンから離し、部屋の前後方向に展開させる
音が大きくても、映画へ入り込めないことがある
ホームシアターでは、スピーカーの数や出力が注目されがちです。
5.1chより7.1ch。
7.1chより5.1.4ch。
天井スピーカーを加えれば、もっと立体的になる。
そう考えること自体は自然です。
しかし、音が大きく鳴っていることと、映画の空間へ入り込めることは同じではありません。
今回の部屋でも、音量が足りないわけではありませんでした。
セリフは聞こえていました。
効果音も出ていました。
低音も鳴っていました。
それでも、音がスクリーンの周辺から離れていませんでした。
画面の中で鳴っているというより、スクリーンの手前や前壁のあたりに音が残っている。
サラウンドが鳴っても、空間全体に自然につながらず、前方の音と後方の音が分かれて聴こえる。
こうした状態を、DIVERでは「音が部屋に張り付いている」状態として捉えます。
これは単に定位が悪いという話ではありません。
左右の位置がまったく見えないわけでもありません。
むしろ、音の位置はある程度分かるのに、その音が空間の中へ解放されない。
映画の世界へ奥行きとして伸びていかず、部屋の面に貼り付いたままになる。
今回の設計では、この「張り付き」を解くことが最初のテーマになりました。
5.1.4chを検討したが、最初に見るべきものは天井ではなかった
当初の希望は、5.1.4chのシアターでした。
5.1.4chは、耳の高さに5本、サブウーファー1本、天井方向に4本を配置する構成です。
映画や配信コンテンツのAtmos再生を考えると、魅力的な構成です。
ただし、10畳マンションの中で5.1.4chを成立させるには、スピーカーの本数だけでなく、角度と距離を確認する必要があります。
今回の有効寸法は、約3255 × 4155mm。
天井高は約2400mmでした。
リスニング位置は後壁から約1605mm。
座った耳の高さを約1000mmとすると、天井面との差は約1400mmです。
天井スピーカーを前後に分けて配置する場合、この高さ差に対して、リスニング位置の前後にある程度の水平距離が必要になります。
ところが今回の部屋では、後方側の余白が限られていました。
つまり、5.1.4chが物理的に不可能だったわけではありません。
天井スピーカーを設置すること自体はできます。
しかし、Top FrontとTop Rearの前後差を十分に作り、天井方向の音場をきれいに分離するには、かなり窮屈な条件でした。
ここで重要なのは、5.1.4chを否定することではありません。
問題は、まだ5.1chの骨格が整理されていない段階で天井スピーカーを足しても、音が映画の中へ入っていくとは限らないことでした。
この部屋では、まず天井ではなく、正面を見る必要がありました。
ホームシアターでは、まずLCRが映画の入口になる
映画の音を考えるとき、最初に整えるべきなのはLCRです。
Front Left。
Center。
Front Right。
この3本が、スクリーンと音の関係を作ります。
セリフはセンターから出ます。
画面中央の存在感も、センターが大きく担います。
フロントL/Rは、画面幅、音楽の広がり、効果音の移動感を支えます。
つまり、LCRが整っていないと、映画の入口が曖昧になります。
今回の部屋では、フロントL/Rの角度は約21°でした。
一般的な推奨角度よりわずかに狭い配置です。
ただ、幅3255mmの部屋で無理にフロントを広げると、側壁に近づきすぎます。
側壁一次反射が強くなり、スクリーン幅と音場幅の関係も崩れやすくなります。
そこで今回は、数値だけを追いかけてフロントを広げるのではなく、この部屋の中でLCRが破綻しない位置を優先しました。
センターはスクリーン下に配置しました。
ただし、センターが低い位置にあると、音像が画面中央ではなく、スクリーン下へ落ちやすくなります。
そのため、センタースピーカーはリスニングポイントへ向けて角度を付けます。
ラック天板や床からの反射も確認し、セリフが濁らないように調整します。
ホームシアターでは、センターが聞こえるだけでは不十分です。
セリフが明瞭であること。
声がスクリーンの中に立つこと。
前方の効果音が画面と分離しないこと。
ここが成立して、初めて映画の入口ができます。
ホームシアターでも5.1chをきちんと組むと、部屋の問題が見えてくる
今回の設計では、5.1.4chへ進む前に、5.1chとしての配置を整理しました。
フロントL/Rは約21°。
サラウンドL/Rは約116°。
センターはスクリーン下からリスニングポイントへ向ける。
サブウーファーは前壁側を起点に検討する。
この配置にすると、5.1chとしての骨格はかなり見えやすくなります。
そして同時に、部屋側の問題も見えてきました。
フロントの音が前壁周辺に残る。
センターの下側に反射が出る。
サブウーファーの低域が部屋の角に溜まりやすい。
後壁が近いため、サラウンドの戻り方が強くなりやすい。
つまり、音が張り付いていた原因は、スピーカーの本数不足ではありませんでした。
前方3chの成立。
低域〜中低域の整理。
後方反射の扱い。
この3つが整理されないままチャンネル数を増やすと、音は立体的になる前に、部屋の癖をまとったまま増えてしまいます。
だから今回の設計では、5.1chを単なる最低構成として扱いませんでした。
5.1chを、映画音響の土台として徹底して整える。
その判断に切り替えました。
防音性能を高めるほど、室内側の音は残りやすくなる
この部屋では、防音性能も重要でした。
マンションのホームシアターでは、映画音声だけでなく、サブウーファーの低域も問題になります。
そのため、D-55〜60相当を目安にしつつ、低周波の透過や床・壁・躯体への固体伝搬は別に確認する必要がありました。
ただし、防音性能を高めるほど、室内側では別の問題が出ます。
外へ逃げにくくなった低域〜中低域が、部屋の中に残りやすくなるのです。
これは防音が悪いという意味ではありません。
むしろ、防音された小さな部屋では自然に起きやすい条件です。
音が外へ逃げない。
壁や天井が近い。
サブウーファーが低域を出す。
フロントLCRの中低域も部屋の中に残る。
すると、映画の音は迫力を持つ一方で、部屋の中に重さを残しやすくなります。
この重さが整理されていないと、音はスクリーンの奥へ抜けません。
前壁付近に低域〜中低域の塊が残り、セリフや効果音の距離感まで引っ張られます。
防音と音響は、分けて考える必要があります。
音を外へ漏らさないことと、室内で映画が成立することは、同じ設計ではないからです。
中低域を整えないと、音は映像の中へ入らない
ホームシアターの低域というと、サブウーファーの重低音を思い浮かべるかもしれません。
もちろん、30〜80Hz付近の低域は重要です。
爆発音、地鳴り、映画的なスケール感に関わります。
しかし、今回のような10畳の部屋では、80〜300Hzの中低域も非常に重要でした。
この帯域には、声の厚み、効果音の胴体、音楽の支えがあります。
ここが暴れると、セリフが太く濁ります。
欠けると、音が軽くなり、映画の重心がなくなります。
残りすぎると、音が部屋の前側に溜まります。
DIVERでは、低域を単純に「多い」「少ない」で見ません。
暴れている低域。
欠落している低域。
音を支えている低域。
この3つを分けて読みます。
今回も、低域をただ吸うことは目的ではありませんでした。
映画に必要な低域は残す。
セリフや音楽を支える中低域は殺さない。
ただし、部屋の角や前壁周辺に溜まり、音像を前へ貼り付けている低域は整理する。
この判断が必要でした。
コーナーベーストラップは、低音を消すためではなく接続を見るために入れる
今回の部屋では、前方左右のコーナーにベーストラップを検討しました。
目的は、低音を小さくすることではありません。
サブウーファーとLCRのつながりを見やすくするためです。
ホームシアターでは、サブウーファーだけが低音を担っているわけではありません。
フロントL/Rも、センターも、中低域を持っています。
このつながりが悪いと、低音だけが部屋に残ります。
あるいは、セリフの下側だけが膨らみます。
効果音の厚みがスクリーン周辺に溜まり、前方の音場が重くなります。
そこで、コーナーベーストラップによって、角に集中しやすい低域〜中低域の暴れを抑えます。
ただし、吸いすぎると映画の力が痩せます。
だから必要なのは、低域を消す壁ではありません。
サブウーファー、LCR、部屋の低域がどこでつながり、どこで膨らんでいるのかを見えるようにする処理です。
この部屋では、前方左右のコーナーを優先しました。
必要に応じて後方コーナーも検討します。
低域処理は、迫力を減らすためのものではありません。
映画の迫力を、部屋の癖ではなく作品の音として感じられるようにするためのものです。
後方壁を吸いすぎると、映画の空間が死ぬ
5.1chでは、後方壁の扱いも重要です。
サラウンドスピーカーは、単に後ろから音を出すためのものではありません。
映画の空気感、距離感、画面外の気配を作る役割を持っています。
しかし10畳程度の部屋では、リスニング位置と後壁の距離が近くなります。
今回も、リスニング位置から後壁までの距離は約1605mmでした。
この距離では、後壁からの戻りが強すぎると、サラウンドの音が部屋に残ります。
一方で、後壁を強く吸いすぎると、包囲感が痩せます。
後ろが急に無音になり、映画の空間が前後につながらなくなります。
つまり後壁は、単純に吸音すればいい場所ではありません。
サラウンドの戻り。
ソファ背面との距離。
後方の低域〜中低域。
映画の包囲感。
視聴者の背後に残る気配。
これらを見ながら、吸音、拡散、反射のバランスを決める必要があります。
今回の設計では、後方を過度にデッドにするのではなく、前方で拘束された音が後方へ流れ、部屋全体で映画の空間がつながることを優先しました。
後ろを殺すのではなく、後ろを整える。
5.1chでは、この考え方がとても重要になります。
天井スピーカーを入れないことで、天井設計の自由度を残した
5.1.4chを採用しない判断には、もう一つ意味がありました。
天井設計の自由度を残せることです。
天井高2400mmの10畳マンションで天井スピーカーを4本入れると、配置の制約が強くなります。
Top FrontとTop Rearの位置を優先すると、天井面を反射制御のために使える範囲が限られます。
しかし今回の部屋で必要だったのは、高さ方向の演出を増やすことではありませんでした。
視聴位置上部の反射。
床と天井の往復反射。
センターから上方向へ回る反射。
スクリーン周辺から立ち上がる音の戻り。
こうした天井面の条件を整理することの方が重要でした。
そこで今回は、天井をスピーカー設置面として固定するのではなく、映画の音を整える面として扱いました。
5.1.4chを入れなかったことは、単なる妥協ではありません。
この部屋では、天井4chを詰め込むより、天井を音響設計のために使う方が、音が部屋に張り付く問題に対して有効だと判断しました。
KAIROSを使わない判断
このケースでは、KAIROSを主役にしませんでした。
DIVERでは、KAIROSを万能な拡散材として扱っていません。
反射の戻り方や時間的な印象を設計するための要素として考えます。
しかし今回の問題は、反射の表情を足すことではありませんでした。
まず必要だったのは、
LCRの安定。
センターの明瞭度。
サブウーファーとフロントの接続。
80〜300Hzの中低域整理。
後壁と天井の反射条件。
つまり、音を豊かに広げる前に、部屋に残っている濁りと張り付きを解く必要がありました。
この段階でKAIROSを入れると、設計の主題がずれる可能性があります。
だから今回は、KAIROSを使わない判断をしました。
使わないことも、音響設計の一部です。
必要な場所に必要な要素を入れ、不要な要素は入れない。
その判断が、今回の5.1chシアタールームでは重要でした。
音が部屋から離れると、映像の中に空間が生まれる
最終的に、この部屋では5.1.4chではなく、5.1chの完成度を優先しました。
これは、Atmosを否定したわけではありません。
5.1.4chが悪いという話でもありません。
ただ、この10畳マンションでは、天井スピーカーを足す前に、映画の基本となる音の通り道を整える必要がありました。
LCRが画面と結びつくこと。
センターの声がスクリーンの中に立つこと。
サブウーファーの低域が部屋に残らず、フロントと自然につながること。
後方壁が包囲感を殺さず、強すぎる戻りも作らないこと。
天井面が音を乱さず、前方の張り付きを助長しないこと。
これらが整うと、音はスクリーンや前壁に貼り付いたままではなくなります。
セリフは画面の中へ戻ります。
効果音は部屋の面ではなく、映像の奥行きへ展開します。
サラウンドは単なる後ろの音ではなく、映画の外側にある空気としてつながります。
ホームシアターで大切なのは、スピーカーの数を増やすことだけではありません。
音がどこで部屋に捕まり、どこで映画の中へ戻っていくのか。
その条件を、部屋の寸法、防音構造、低域、反射、スピーカー配置から読み解くことです。
音が部屋に張り付いているとき、足りないのはチャンネル数とは限りません。
今回の設計では、5.1.4chではなく5.1chを選ぶことで、映画の音が部屋から離れ、映像の中へ立ち上がる条件を作りました。
